对于我的用例，我构建了一个嵌套树图布局，其中所有位置的计算都由位于 GoJS 之上的算法完成。该算法按照 GoJS 的预期返回一个 nodeDataArray，并包含 leftEdge、rightEdge、topEdge 和 bottomEdge 等维度数据。

然后将此数据传递给 GoJS，在自定义布局中，我只是创建具有这些尺寸的节点和组并相应地定位它们。

所以在解释问题之前，用例是，每当我扩展树图组时，整个树图的面积都会增加一些因子，因此我的自定义算法会重新计算新维度。

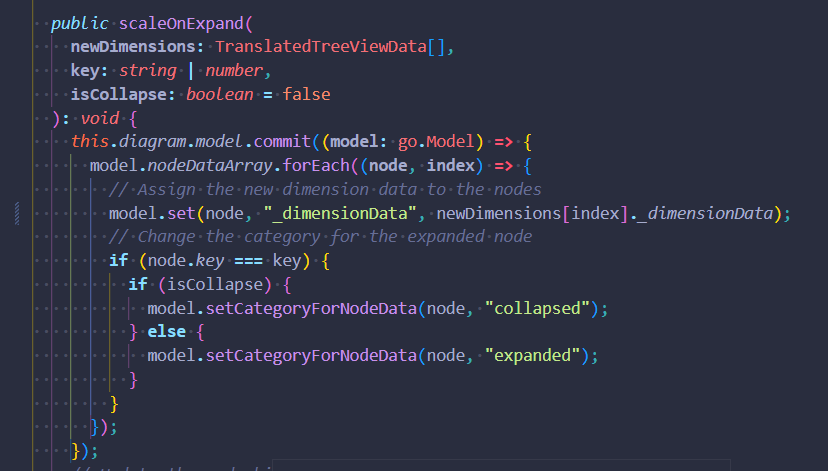

现在我有了新的维度，我希望将这些更改传播到 GoJS 以重新绘制图表。为此，我没有清除整个图表并从头开始重新创建它，而是在事务中提交了更改。

我之所以没有采用清空整个图表并重新创建的方法的原因是，图表本身有很多状态，比如哪些组被展开，哪些组被折叠，哪些被突出显示等等。这种方法，我必须将所有这些状态更改存储在我的组件中，这会破坏单一的事实来源，或者可能使用 ReplaySubject 类型的实现。

因此，在事务中提交更改更有意义。这也将为将来可能需要的任何动画打开大门。

所以，现在的问题是，我正在提交更改，两次甚至三次检查算法是否提供了正确的尺寸。出于某种原因，GoJS 没有在正确的位置创建节点。

这有点奇怪，因为我展开节点的顺序也改变了 GoJS 在画布中渲染节点的方式。

例如：

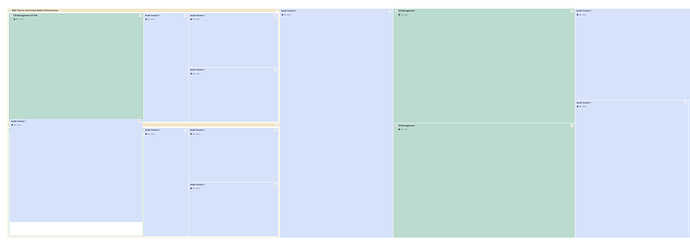

在这种情况下，左下角的 Audit Invoice 1 节点在其父节点（绿色组）之外呈现。

但不知何故，当我展开左上角的绿色组时，它固定了它的位置：

我已经检查了传递给 GoJS 的维度，它们实际上在这两种情况下都是正确的。我觉得我将更改提交到 GoJS 的方式存在一些问题。

您可以放心地忽略isCollapse并假设它在我在图表中的操作期间始终为假
